ثابت زمانی چه تاثیری بر شارژ و دشارژ خازن دارد؟

ثابت زمانی نقش مهمی در فرآیندهای شارژ و دشارژ خازن ایفا می کند. به عنوان یک تامین کننده خازن، درک این رابطه برای ارائه بهترین محصولات و راهنمایی به مشتریان ضروری است. در این وبلاگ، چگونگی تأثیر ثابت زمانی بر این فرآیندها و اهمیت آن در کاربردهای مختلف را بررسی خواهیم کرد.

درک ثابت زمانی

ثابت زمانی که با حرف یونانی tau (τ) نشان داده می شود، یک مفهوم اساسی در مطالعه خازن ها است. به عنوان حاصلضرب مقاومت (R) در مدار و ظرفیت (C) خازن، یعنی τ = R × C تعریف می شود. واحد ثابت زمانی ثانیه است.

در مدار شارژ یا دشارژ، ثابت زمانی تعیین می کند که خازن با چه سرعتی شارژ یا دشارژ می شود. ثابت زمانی بزرگتر به این معنی است که خازن زمان بیشتری برای شارژ یا دشارژ نیاز دارد، در حالی که ثابت زمانی کوچکتر نشان دهنده روند سریعتر است.

شارژ یک خازن

هنگامی که یک خازن از طریق یک مقاومت به منبع ولتاژ متصل می شود، شروع به شارژ شدن می کند. ولتاژ دو طرف خازن، Vc، در هر زمان t در طول فرآیند شارژ را می توان با معادله زیر توصیف کرد:

Vc(t) = V(1 - e^(-t/τ))

که در آن V ولتاژ تغذیه است، t زمان سپری شده از شروع شارژ، و τ ثابت زمانی است.

بیایید مثالی را برای نشان دادن تأثیر ثابت زمانی بر فرآیند شارژ در نظر بگیریم. فرض کنید یک خازن با ظرفیت 100 μF و یک مقاومت 10 کیلو اهم داریم. ثابت زمانی τ = R × C = 10000 Ω × 0.0001 F = 1 ثانیه.

پس از یک ثابت زمانی (t = τ = 1 ثانیه)، ولتاژ در خازن تقریباً به 63.2٪ ولتاژ تغذیه می رسد. پس از دو ثابت زمانی (t = 2τ = 2 ثانیه) به حدود 86.5٪ ولتاژ تغذیه می رسد و پس از پنج ثابت زمانی (t = 5τ = 5 ثانیه) به ولتاژ تغذیه بسیار نزدیک می شود (حدود 99.3٪).

اگر مقاومت یا ظرفیت را افزایش دهیم، ثابت زمانی افزایش می‌یابد و شارژ خازن بیشتر طول می‌کشد. برعکس، اگر مقاومت یا ظرفیت را کاهش دهیم، ثابت زمانی کاهش می‌یابد و خازن سریع‌تر شارژ می‌شود.

تخلیه یک خازن

هنگامی که یک خازن شارژ شده از منبع ولتاژ جدا می شود و به یک مقاومت متصل می شود، شروع به تخلیه می کند. ولتاژ خازن در طول فرآیند تخلیه را می توان با معادله زیر توصیف کرد:

Vc(t) = V0e^(-t/τ)

که در آن V0 ولتاژ اولیه در خازن در شروع تخلیه است، t زمان سپری شده از شروع تخلیه و τ ثابت زمانی است.

مشابه فرآیند شارژ، ثابت زمانی تعیین می کند که خازن با چه سرعتی تخلیه می شود. پس از یک بار ثابت زمانی، ولتاژ دو طرف خازن تقریباً به 36.8٪ از مقدار اولیه آن کاهش می یابد. پس از دو ثابت زمانی، به حدود 13.5 درصد کاهش می یابد و پس از پنج ثابت زمانی، بسیار نزدیک به صفر خواهد بود.

کاربردهای عملی

ثابت زمانی پیامدهای قابل توجهی در کاربردهای مختلف دارد. به عنوان مثال، در مدارهای الکترونیکی مانند فیلترها و نوسانگرها، ثابت زمانی پاسخ فرکانسی و مدت زمانی را که طول می کشد تا مدار به حالت پایدار برسد را تعیین می کند.

در سیستم های قدرت، ثابت زمانی بر شارژ و دشارژ خازن های مورد استفاده برای ذخیره انرژی تاثیر می گذارد. ثابت زمانی بزرگتر ممکن است در برخی از کاربردها مطلوب باشد که در آن آزادسازی آهسته و کنترل شده انرژی مورد نیاز است، در حالی که ممکن است ثابت زمانی کوچکتر برای برنامه هایی که نیاز به پاسخ سریع دارند مورد نیاز باشد.

پیشنهادات خازن ما

به عنوان یک تامین کننده خازن، ما طیف گسترده ای از خازن ها را برای رفع نیازهای مختلف ارائه می دهیم. ماخازن خلاء سرامیکیبرای کاربردهای ولتاژ بالا طراحی شده است و عملکرد و قابلیت اطمینان عالی را ارائه می دهد. ثابت زمانی این خازن ها را می توان با انتخاب مقاومت مناسب در مدار تنظیم کرد و امکان کنترل دقیق فرآیندهای شارژ و دشارژ را فراهم کرد.

ماخازن متغیر ولتاژ بالاانعطاف پذیری در تنظیم ظرفیت خازنی را فراهم می کند که به نوبه خود بر ثابت زمانی تأثیر می گذارد. این در برنامه هایی مفید است که زمان شارژ و دشارژ باید با توجه به شرایط عملیاتی مختلف تنظیم شود.

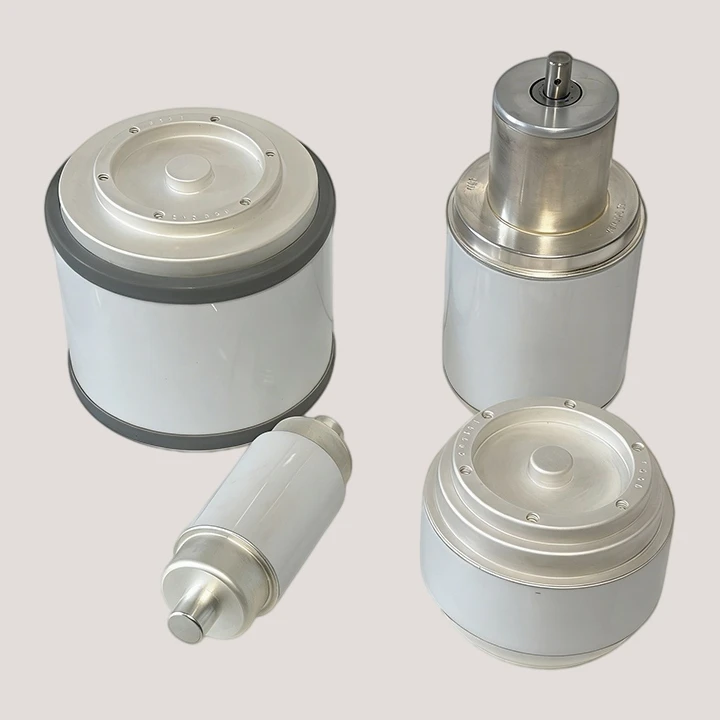

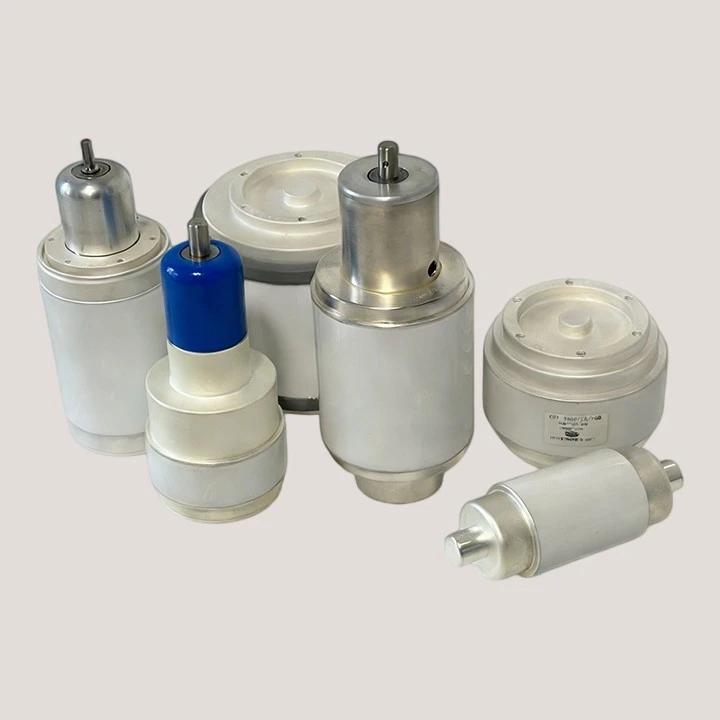

ما نیز ارائه می دهیمخازن فشردهراه حل هایی که برای کاربردهای محدود فضا مناسب هستند. این خازن ها را می توان در مدارهایی که نیاز به فرآیند شارژ و دشارژ سریع دارند، استفاده کرد و با انتخاب ترکیب مناسب مقاومت و ظرفیت، می توان ثابت زمانی را بهینه کرد.

اهمیت انتخاب ثابت زمان مناسب

انتخاب ثابت زمانی مناسب برای عملکرد صحیح مدار بسیار مهم است. اگر ثابت زمانی خیلی زیاد باشد، ممکن است شارژ یا دشارژ خازن بیش از حد طول بکشد که می تواند منجر به کندی زمان پاسخ در مدار شود. از طرف دیگر، اگر ثابت زمانی خیلی کم باشد، خازن ممکن است خیلی سریع شارژ و تخلیه شود که می تواند باعث ناپایداری و نویز در مدار شود.

به عنوان یک تامین کننده خازن، ما از نزدیک با مشتریان خود کار می کنیم تا نیازهای خاص آنها را درک کنیم و به آنها کمک کنیم خازن ها و مقاومت هایی را انتخاب کنند که منجر به ثابت زمانی بهینه برای کاربردهایشان شود.

نتیجه گیری

ثابت زمانی یک عامل مهم در شارژ و دشارژ خازن ها است. تعیین می کند که خازن با چه سرعتی می تواند انرژی را ذخیره و آزاد کند، و تأثیر قابل توجهی بر عملکرد مدارهای الکترونیکی دارد. با درک رابطه بین ثابت زمانی، مقاومت و ظرفیت، مهندسان و طراحان می توانند عملکرد مدارهای خود را بهینه کنند.

اگر برای پروژه های خود به خازن نیاز دارید، از شما دعوت می کنیم برای بحث دقیق با ما تماس بگیرید. تیم کارشناسان ما آماده کمک به شما در انتخاب خازن های مناسب و ارائه پشتیبانی فنی برای اطمینان از موفقیت برنامه های شما هستند.

مراجع

• دورف، آرسی، و سوبودا، JA (2015). مقدمه ای بر مدارهای الکتریکی وایلی.
• نیلسون، جی دبلیو و ریدل، SA (2015). مدارهای الکتریکی پیرسون.
